產品說明：

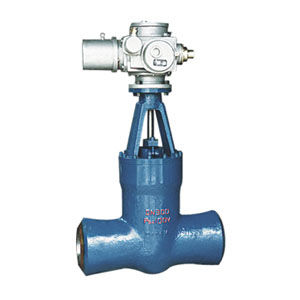

一、概述： 電站閘閥有兩種標準形式，一種是遵循ANSIB16.34和JISL1E101標準的引進型,另一種是按JB3595標準的國標型.其遵循的溫度-壓力等級是一致 的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲（網）。密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按 坡口可按標準或用戶要求制作。適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。 二、產品結構特點： 1、中部無閥蓋壓力自緊式連結 2、閘板為要楔式彈性單閘板或楔式雙閘板結構 3、閘板/閥座雙面堆焊鉆基硬質合金 4、抗高溫蠕變設計 5、閥桿采用滲氮型沉淀硬化不銹鋼 6、有手動、齒輪（傘形齒輪和正齒輪）傳動、電動 三、產品執行標準
產品規范
設計規范
結構長度
連接法蘭
試驗與檢驗
壓力-溫度
產品標識
JB/T7746
JB/T79
JB/T9092
GB/T9131
GB/T12220
四、產品性能規范
產品型號
公稱壓力PN（Mpa）
試驗壓力（Mpa）
工作壓力（Mpa）
工作溫度（℃）
適用介質
強度試驗
密封試驗/上密封
Z960Y-250
25
37.5
27.5
-
≤425
水、蒸汽
Z960Y-320
32
48.0
36.0
Z960Y-P54100
30.0
22.0
P5410
≤540
蒸汽
Z960Y-54170
P5417
五、主要零件材料
零件名稱
材料牌號
閥體
WCB
WC6
WC9
閥板
閥蓋
12Cr1Mo1VA
閥桿
1Cr17Ni2
20Cr1Mo1VA
閥座
密封環
S軟鋼（增強柔性石墨）
S軟鋼
F軟鋼
填料
增強柔性石墨
支架
WCB或WC6
閥桿螺母
45(CuZn25A16Fe3Mn3)
四開環
1Cr13

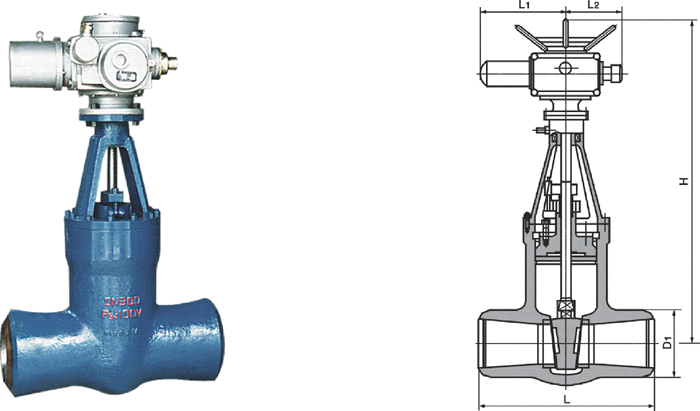

六、主要外形和連接尺寸
公稱通徑
主要外形尺寸和連接尺寸
電動裝置
D0
L
H
L1
L2
100
84
406
1164
437
277
DZW45
125
483
1402
DZW60
175
158
711
1650
554
309
DZW180
225
200
864
300
280
1067
2106
764
398
DZW350
96
533
1236
118
610
1302
150
148
762
1403
526
283
Z960Y-P54100V
222
1041
250
1795
DZW500
294
1245
2080
Z960Y-P54170V
98
630
1230
DZWC-4
186
1060
1680
278
1397
2265
325
310
1448
690
350
338
1550
2536
715
