焊接式水封閘閥


產品說明：

焊接式水封閘閥結構特點及用途：
1、采用中法蘭螺栓連接，支管兩端為法蘭連接或對焊連接。
2、填料函設計成水密封結構，接入0.6～1.6Mpa水填料，摩擦力小，密封好，能使系統與大氣隔離，保證良好的氣密性。
3、啟閉件采用雙閘板雙向彈性密封，啟閉輕松，密封可靠，性能良好。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷性和耐磨性。
5、結構簡單，緊湊合理，檢修方便，使用壽命長，造型美觀。
6、閥門工作必須在全開或全關位置，不可做調節閥用。
焊接式水封閘閥主要性能規范 Chief property ａnd specification

試驗壓力 Test pressure	公稱壓力PN/MPa
試驗壓力 Test pressure	1.0	1.6	2.5	4.O	6.4	1O.0
殼體強度試驗 Shell Strength test	1.5	2.4	3.8	6.O	9.6	15.0
密封試驗 Seal test	1.1	1.8	2.8	4.4	7.0	11.O
上密封試驗 Back seal test	1.1	1.8	2.8	4.4	7.0	11.0
氣密封試驗 Leak- proofness test	0.5～O.7

焊接式水封閘閥使用范圍 Scope of use

產品類別 Product classification	適用溫度/℃ Working temperature	適用介質 Suitable medium
碳鋼型（C） Carbon steel	≤425	水、蒸汽、油品、非腐蝕性氣體 Water，Stem，oilgoods non-corrosive gas
合金鋼（I） Alloy steel	≤540	水、蒸汽、油品、非腐蝕性氣體 Water，Stem，oilgoods non-corrosive gas

焊接式水封閘閥主要零件材料 Material for Main Parts

產品類型 Product type	零件名稱 Part name
產品類型 Product type	閥體、閥蓋、支架 B0dy，BOnnet，Yoke	閥桿 Valve rod	閘板、閥瓣、密封面 Walge gate Disc Sealface	閥座密封面 Seatring seal face	閥桿螺母 Yoke nut	填料 Packing
碳鋼型（C） Carbon steel	WCB 25	1Crl3 或2Crl3	Crl3型不銹鋼或硬質合金 Sainlesssteelor carbidealloy	不銹鋼 Stainlesssteel	鋁青銅 Albronze	柔性石墨 F18xible graphite
合金鋼（I） Alloy steel	WC6 Cr5M01	38CrMoAlA 20CrlM01VA	鈷基合金	硬質合金 Carbide alloy	鋁青銅 Albronze	柔性石墨 F18xible graphite

焊接式水封閘閥主要尺寸/mm Main dimensions

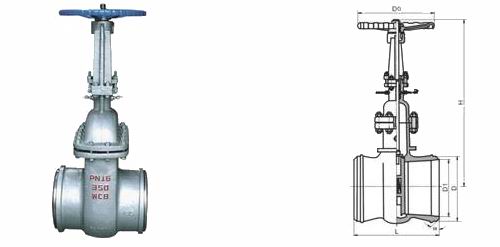

%E7%84%8A%E6%8E%A5%E5%BC%8F%E6%B0%B4%E5%B0%81%E9%97%B8%E9%98%80%E7%BB%93%E6%9E%84%E5%9B%BE.jpg

DS/Z64H-16、25 DS/Z64Y-16I、25I焊接式水封閘閥

公稱通徑 DN/mm Nominal diameter	L	α	H	DO	PNl.6/MPa		PN2.5/MPa
公稱通徑 DN/mm Nominal diameter	L	α	H	DO	D	D1	D	D1
50	250	37^o30＇	334	250	58	50	64	4g
65	270	37^o30＇	439	250	75	65	82	67
80	280	37^o30＇	495	300	91	79	95	77
100	300	37^o30＇	575	350	11O	97	117	101
125	325	37^o30＇	587	350	136	121	144	126
150	350	37^o30＇	607	350	163	146	172	158
200	400	37^o30＇	740	400	223	202	223	202
250	450	37^o30＇	863	400	278	254	278	254
300	500	37^o30＇	990	400	330	305	330	305
350	550	37^o30＇	1137	500	382	352	382	352
400	600	37^o30＇	1523	500	432	399	432	39g
450	650	37^o30＇	1618	600	485	451	485	451
500	700	37^o30＇	1657	600	535	501	535	499
600	800	37^o30＇	1746	700	636	601	636	599

注：PN1.6（16）閥門允許作為PN1.0（10）壓力選用
DS/Z64H-40、64、100 DS/Z64Y-40I、64I、100I 焊接式水封閘閥

公稱通徑 DN/mm Nominal diameter	L	D	α	PN4.O/MPa			PN6.4/MPa			PNlO.0/MPa
公稱通徑 DN/mm Nominal diameter	L	D	α	D1	H	D0	D1	H	DO	D1	H	D0
50	250	64	37^o30＇	49	345	300	50	350	300	49	350	300
65	270	83	37^o30＇	67	441	300	66	447	300	64	447	300
80	280	96	37^o30＇	79	495	350	77	499	350	75	499	350
100	300	117	37^o30＇	101	575	350	99	582	400	87	582	400
125	325	144	37^o30＇	126	587	400	129	590	400	125	590	400
150	350	172	37^o30＇	152	607	400	150	611	450	145	611	450
200	400	223	37^o30＇	200	740	450	198	745	550	190	747	550
250	450	278	37^o30＇	252	863	550	246	867	650	236	869	650
300	500	330	37^o30＇	302	1008	650	294	1008	750	282	1013	750
350	550	382	37^o30＇	350	1142	750	342	1148	800	334	1148	850
400	650	432	37^o30＇	397	1527	850	387	1531	900	377	1533	950
