上海維旺迪閥門有限公司

GA42H單杠桿安全閥


產品說明：

GA42H-16C/25/40 GA42H-100
一、概述：
GA42H型安全閥適用于溫度≤450℃的電站鍋爐和壓力容器上，防止壓力超過允許最高值，介質可為蒸汽、空氣。

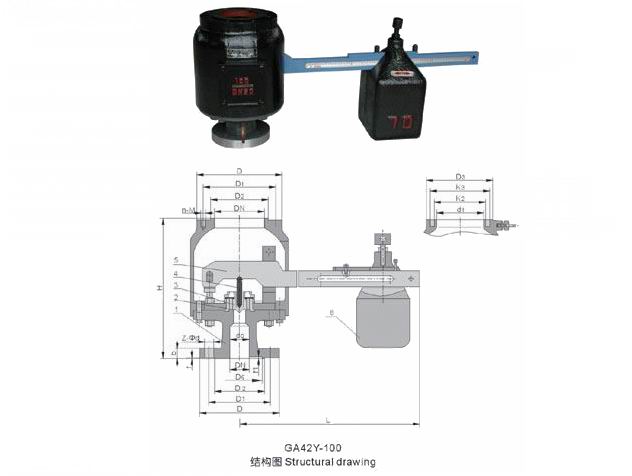

%E5%8D%95%E6%9D%A0%E6%9D%86%E5%AE%89%E5%85%A8%E9%98%80%E7%BB%93%E6%9E%84%E5%9B%BE1.jpg
二、主要零部件材料：

NO.	零件名稱	材料
1	閥體	碳鋼
2	導向套	不銹鋼
3	閥瓣	2Cr13
4	閥桿	2Cr13
5	杠桿	碳鋼
6	重錘	鑄鐵

三、外形尺寸和連接尺寸：

號	公稱通徑	尺寸
		do-z	D	D1	D2	D6	f	f1	b	Z-?d	L	H	出口法蘭式					出口承插式
		do-z	D	D1	D2	D6	f	f1	b	Z-?d	L	H	DN'	D2'	D1'	D'	n-M	d1	K2	K3	D3
GA42H-16	50	40×1	165	125	100	/	3	/	16	4-18	840	412	125	175	200	235	8-M16	120	145	162	190
GA42H-25	50	40×1	165	125	100	/	3	/	20	4-18	840	412	125	175	200	235	8-M16	120	145	162	190
GA42H-40	50	40×1	165	125	100	88	3	4	20	4-18	840	412	125	175	200	235	8-M16	120	145	162	190
GA42H-64	50	40×1	175	135	105	88	3	4	26	4-23	840	420	125	175	200	235	8-M16	120	145	162	190
GA42H-100	50	40×1	195	145	112	88	3	4	28	4-25	840	420	125	175	200	235	8-M16	120	145	162	190
